17眼建造

眼の建造過程をレポートします。
まず球を作り4分割した物を用意します。
これが眼のベースとなります。
背面の半円をコピーしたものを真後ろに準備しておきます。
枡を切ったオブジェクトを製作しておきます。
この3つをそろえた所で製作開始です。


枡を切ったオブジェクトを,ベースの所まで移動したら。
ベースの前面の球面と面を交差させます。
交差させたら、枡を切ったオブジェクトは削除します。
削除したら、このようにベースの前面の球面に桝目のラインが
付いている状態となります。
この後,後方に配置していた半円にオフセットツールを使い
若干小さな半円を製作します。
製作した小さな半円をプッシュツールを使いベースの
前方まで押し出し。
ベース球面に,面の交差をかけます。
交差かけたら押し出した半円は削除します。

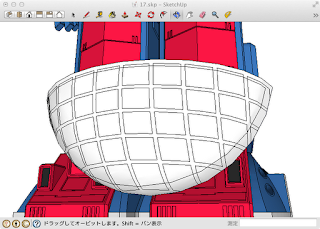

削除しましたら、この様な状態になります。

消しゴムツールを使いよけいなラインを削除
します。その時,枡欠損させないようにして下さい。

削除しますとこのような状態になります。
後は好き好きなのですが私はプラグインのJointPushPull
をつかつています。このプラグインは連続面をプッシュ出来るプラグインで、
この曲面の枡状部分の様な面もプッシュする事が出来ます。
これを使い枡の面を少しだけ凹ましてゆきます。

凹ますのが終了したら彩色し完成です。

思ったほど、難しい作業ではありませんので
お試しあれ。
